用户|运营商5G消息回落技术方案探析( 二 )

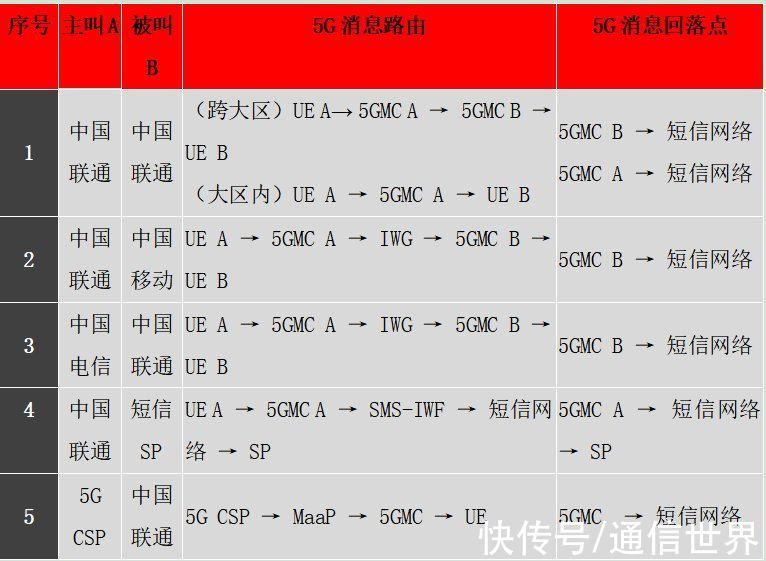

表1 5G消息回落场景

文章插图
大区内（主、被叫归属同一5GMC）：5GMC与主被叫归属短信中心直连，短信可以保持与现网路由一致，可直接回落到主叫所归属的短信中心。
中国联通点对点回落场景
跨大区（主、被叫归属不同的5GMC）: 5GMC B查询被叫用户B没有开通或注册5G消息，需要5GMC B进行回落，回落点有主叫、被叫归属短信中心两种选择，优劣对比如表2所示。

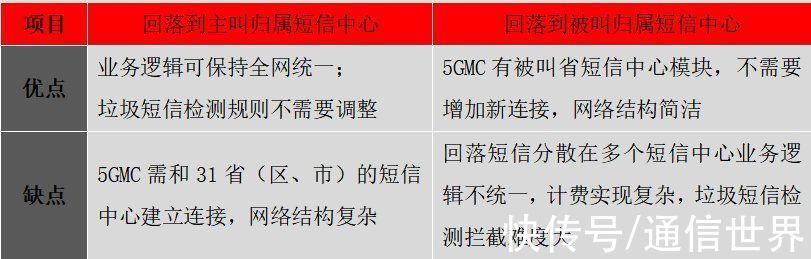

表2 5GMC B回落方案对比

文章插图
中国联通发中国移动回落场景
综合两种回落方式的优缺点，最终确定回落到主叫归属短信中心。为减少短信中心与5GMC的连接，每个省选两个短信中心作为5GMC回落短信中心。

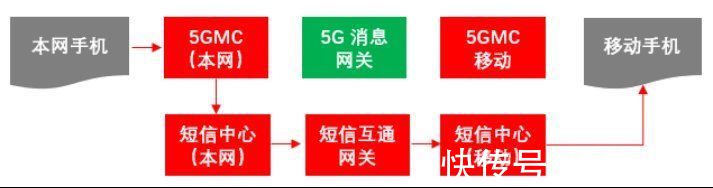

在5G消息互联互通网关建设前，中国联通用户发中国移动用户的5G消息全部回落到短信，由中国联通5GMC进行回落，业务流程如图2所示。

文章插图
图2 中国联通用户发中国移动用户5G消息流程
中国电信发中国联通回落场景

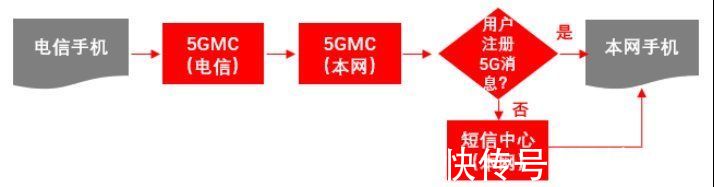

由于中国电信号码在中国联通网络没有归属的短信中心，结合网间结算的需要，回落到中国电信用户归属的短信中心，业务流程如图3所示。

文章插图
图3 中国电信用户发中国联通用户5G消息流程
CSP上行回落场景

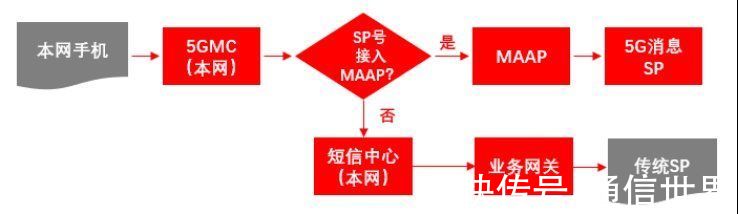

用户注册了5G消息后，所有消息均提交到5GMC。这样，用户给CSP(5G消息行业应用)上行消息时，直接提交到5GMC的MaaP。MaaP 判断CSP的接入点，如未接MaaP，则回落到主叫归属短信中心，再根据SP路由分发到对应的业务网关，具体流程如图4所示。

文章插图
图4 上行SP流程
CSP下行回落场景

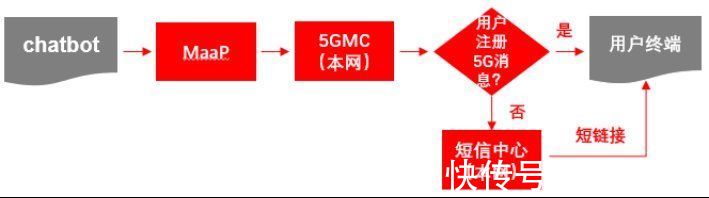

当用户未注册5G消息时, CSP下行消息转化成短链接通过回落短信的方式发送，用户打开短链接即可获得较传统短信丰富得多的富媒体信息，此类消息回落到被叫号码的归属短信中心，具体流程如图5所示。

文章插图
图5 CSP到用户流程
回落消息计费及网间结算探讨
在5G消息开展初期，用户可以免费发送5G消息，CSP发送的5G消息计费。5G消息回落对计费影响及解决方案如下。
中国联通点对点回落计费
中国联通点对点回落到归属短信中心，在短信中心产生计费话单。由于用户发送5G消息免费、发送短信收费，短信中心必须能区分话单是普通短信还是回落短信，以对回落短信进行免费处理。目前有两种方案对计费话单进行区分，如表3所示。对比两种方案，最终采用指定SERVICE_TYPE值对回落短信进行标识。

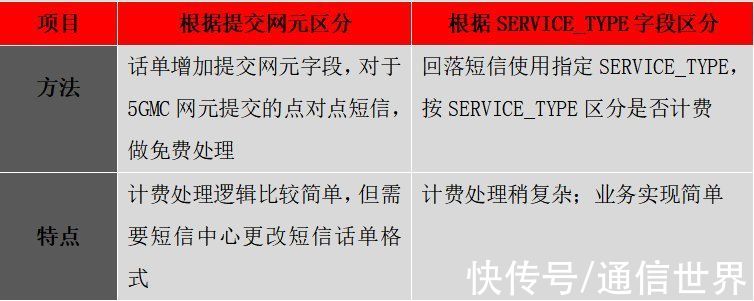

表3 计费话单区分方案对比

文章插图
发送到中国移动的5G消息，需全部回落到主叫归属短信中心，再经过短信互通网关发送到中国移动。由于短信中心的SERVICE_TYPE字段无法传递到短信互通网关，短信互通网关话单无法区分5G回落短信，计费无法做特殊处理。对于此问题，本文提出两个网间计费解决方案，如表4所示。网间点对点（发送）

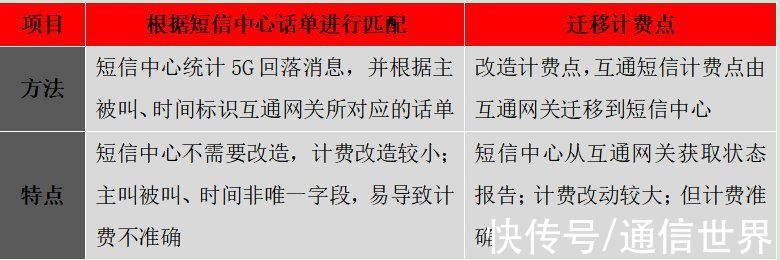

表4 网间计费方案对比

文章插图
网间点对点（接收）
综合考虑，最终选择迁移计费点方案。对互通网关、短信中心进行计费改造，短信中心从短信互通网关获取状态报告，将互通短信的计费点由短信互通网关迁移至短信中心。
