5g|5G射频元件诞生半导体材料“新天王”，氮化镓和碳化硅接棒成大热门

文章插图

一台智能手机里面装了多少关键芯片？最为人所知的是处理器 AP、存储芯片 DRAM 和 NAND Flash; 其次是肩负信号接收、处理、传输的通信元件，主要由基频芯片、射频收发器、射频前端及天线四大部分组成。进入 5G，由 Sub-6 和毫米波（mmWave）两种高频频段来实现高速传输，使得 5G RF 前端模组所需要的 PA、滤波器、开关、LNA 和天线调谐器的需求量倍速增加。

【 5g|5G射频元件诞生半导体材料“新天王”，氮化镓和碳化硅接棒成大热门】

文章插图

文章插图

为了实现 5G 的高频宽、低延迟、广连结特性，除了 RF 元件需求数量倍增，对于品质、散热、能效等面向要求也更高。RF 业者非常积极寻找新材料来强化效能，并克服技术前方的挑战。5G 为射频元件厂带来新机遇
谈到 RF 领域新材料的突破，SOI 优化衬底龙头法商 Soitec 显然在 RF SOI 技术上取得了巨大成功。
传统射频开关及低噪声放大器 LNA 衬底材料以砷化镓（GaAs）为主。Soitec 大概在十年前开始考虑关于射频技术的新方案，并基于当时的判断开发了 RF-SOI。凭借成本和尺寸优势，自 2016 年始，RF-SOI 基本完全替代砷化镓衬底。

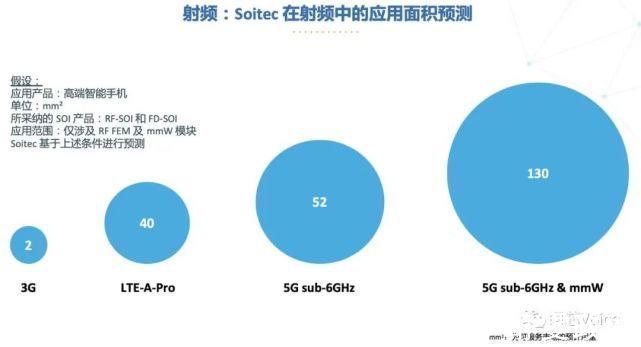

5G 推动下，射频前端器件量价齐升，更为衬底厂商带来机遇。
在当前的射频 RF 前端芯片市场中，滤波器所占份额超过 50%、功率放大器 PA 超过 30%、开关器件、LNA 以及天线调谐器等其他组件所占份额在 15% 左右。
目前来看，压电绝缘体 (POI) 是声表滤波器的理想衬底，也是满足 Sub-6 GHz 需求的新优选。Soitec 更迈出关键一步，已与高通签署有关为 4G/5G RF 滤波器提供 POI 衬底的商业协议。
Soitec 的 150mm POI 衬底已进行大规模量产，产能预计扩张至 50 万片 / 年。
在功率放大器 PA 方面，其功能是将电磁波的功率放大，让讯号能稳定从装置发送出去，因此负担的功耗非常大。
由于氮化镓 GaN 材料的散热特性、功率特性能够较好满足 5G 基站要求，且成本制约不明显，有望成为基站 PA 主流材料。
Soitec 曾在 2019 年并购了 EpiGaN（现已更名为 Soitec Belgium），现在这个业务单元已融入整体业务。同时，Soitec 也获得了很多客户的氮化镓 GaN 晶圆供货资质。

文章插图

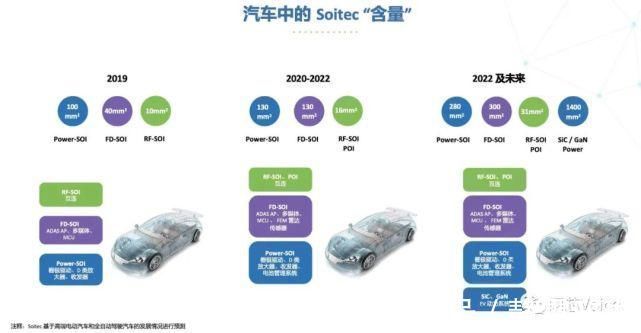

在碳化硅 SiC 材料上，目前引入碳化硅 SiC 元件车厂的数量大大增加，电动汽车成为碳化硅产品最主要的增长驱动力。Soitec 也与应用材料公司一起合作开发碳化硅产品，已经开始了第一批试产，研发样品已经交付给这个行业。
产能方面，Soitec 位于法国的三家工厂正全马力、全产线投入 SOI 生产的工厂，并逐步扩大 POI 产品的产能。在新加坡，Soitec 建设了 300mm SOI 晶圆制造工厂。在中国，Soitec 与新傲科技达成合作，扩产上海 200mm SOI 晶圆厂。

文章插图

用产品组合回应趋势2021 财年第三季度，Soitec 收入达 1.49 亿欧元，较上财年同期增长 15%。展望 2022 财年，Soitec 预计销售额将达到 9 亿美元以上，5G、汽车、边缘计算是主要的驱动力。其次是 “抓住了未来的大趋势”。

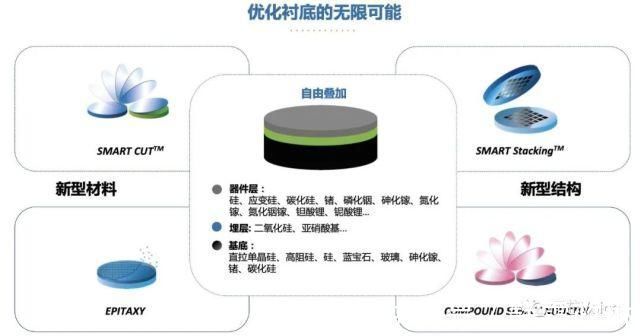

Soitec 全球战略负责人 Thomas Piliszczuk 指出，对于半导体行业及整个电子产业而言，5G、人工智能及高效节能是近十年的主要驱动力。优化衬底在上述三种趋势中均扮演着关键角色，在主要应用领域的采纳率也逐年提升。
