集微网消息，在全球晶圆代工产业，围绕台积电、三星及英特尔三者的竞争话题始终不断。近日，三星在“Samsung Foundry Forum 2021”（晶圆代工论坛）上宣布，将在2022 年上半年推出3nm GAA工艺，同时在2025年商用生产2nm GAA制程芯片。
除了在先进节点上持续拉近与台积电的量产时程，在此次论坛上，三星也宣布推出全新的17LPV工艺，即Low Power Value的17nm工艺。

文章插图
17LPV工艺是28nm工艺的进阶版，融合了28nm BEOL后端工序、14nm FEOL前端工艺，新工艺能够为客户带来显著的成本优势，同时享受更优秀的能效优势。

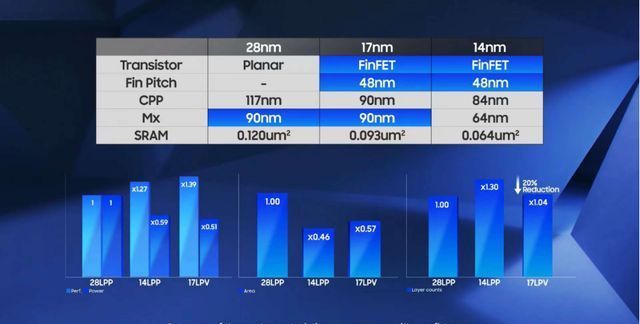

【台积电|三星发布全新17LPV工艺，成本性能优势碾压28nm】相比传统28nm工艺，三星17LPV工艺芯片面积缩小了43%，性能提升了39%，功率效率提高了49%。尽管这一工艺量产时间并未得到披露，但三星已宣布第一个应用对象将是ISP图像信号处理器，属于三星旗下CMOS传感器产品线。
除此之外，三星也在将17LPV工艺集成到其高压产品中，针对需要后端高压支持并结合逻辑改进的DDIC/显示驱动器。

文章插图

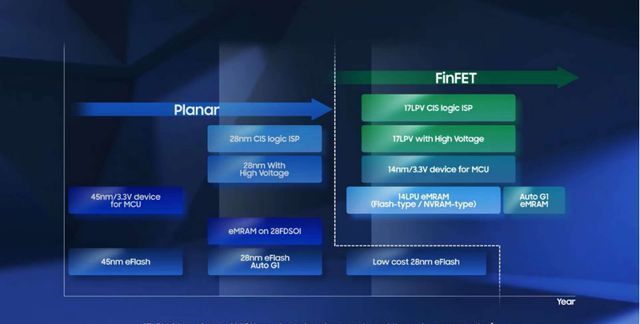

除了17LPV，三星也公布了用于MCU和嵌入式MRAM的14nm及14LPU技术路线。据悉，三星代工部门还打造了14nm LPU工艺，即Low Power Ultimate，但并未透露详情。（校对/思坦）
