实践中，并不需要具体到实例，对象名可以不写。我的做法是，直接写一类对象的名称，如某某系统、某某部门。
2. 生命线每个对象下有一条垂直的虚线，这就是对象的生命线，从上往下，代表时间的先后顺序。
3. 会话会话，也叫激活框，它代表在对象生命线上某个阶段执行的操作，以一个偏窄的矩形表示。
每一次会话，表示一次相对完整的交互过程。不过，怎样算一次会话，实践中有点难区分，需要多练习体会。
我常按照操作的完整度来画，有时甚至不画，有些专业的 UML 工具还能自动生成会话。
4. 消息消息，表示对象之间发送的信息或做的事情。消息，有的分为三种：同步消息、异步消息、返回消息。
从产品层面，并不需要规定技术的实现方式，是同步还是异步，这交给开发人员设计，会更为合理。
因此，我基本只用两种消息来表达：简单消息、返回消息。
1）简单消息
简单消息，用箭头实线，表示一个对象，向另一个对象发的信息，或做的事情。它不强调消息的类型，只表示交互，足以满足大部分情况。
2）返回消息
返回消息，用箭头虚线，表示一个对象，收到另一个对象的信息后，再向其返回的信息，或做的事情。
消息线上方的文字，则是注明传递的消息或执行的动作，一般用动宾短语。
这些对象间的交互消息，画在两个对象的生命线之间。对象自身做的事情，则画在自己的生命线上。
5. 组合框现实业务、系统流程中，总会有特殊情况，不可能完全按时间顺序、一条线走完。
这时，就需要用到组合框（frame）来表示常见的特殊情况，如分支、循环、并行等。
遇到这些特殊情况时，就可以把相应的交互流程放入这个框中。

文章插图

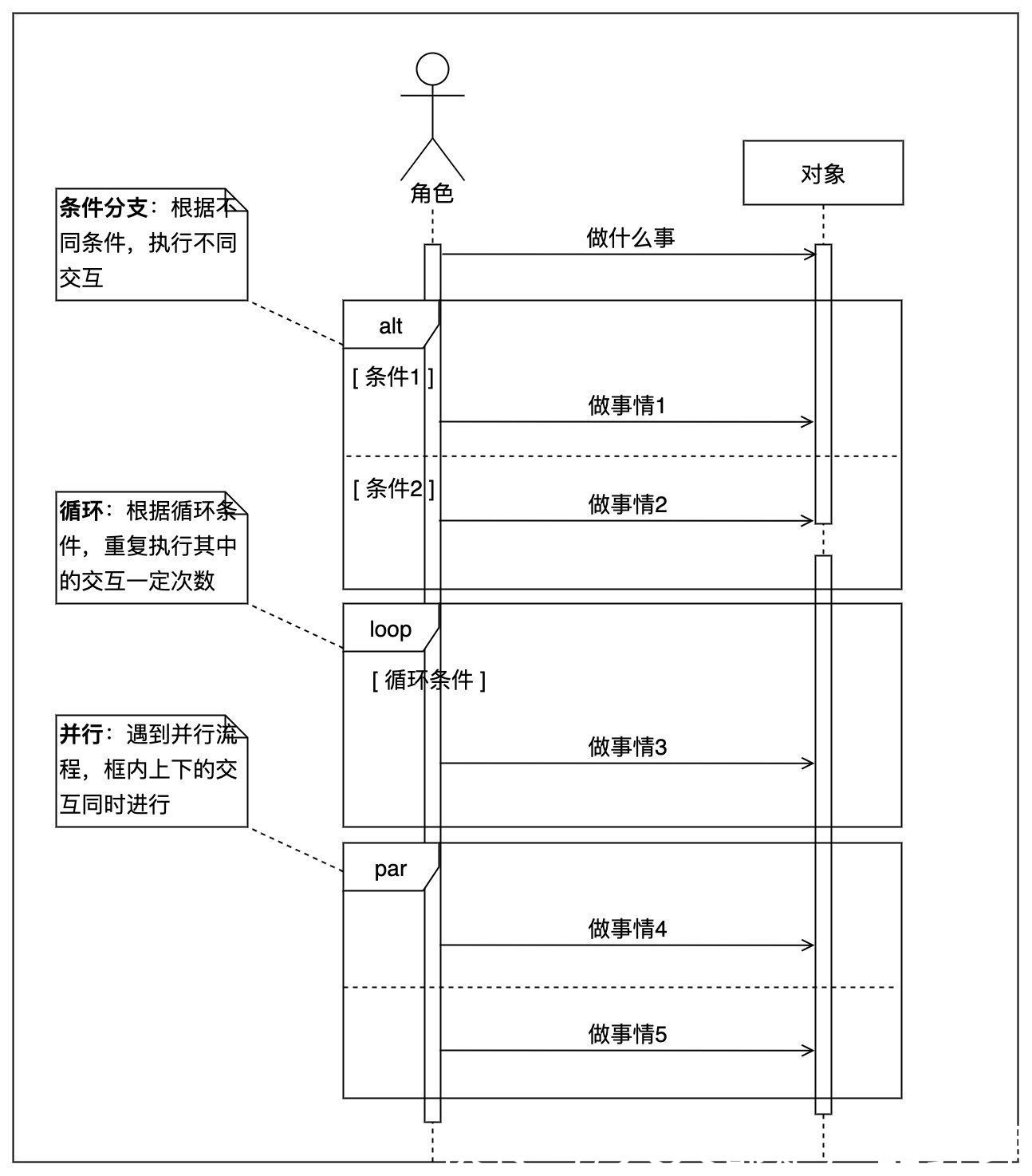

时序图三种常用的特殊结构
三、时序图的画法下面，还是以之前的「手机话费充值 APP 」为例（案例详见《用例图这样画，3步让你做需求分析有理有据》），来了解时序图如何用。
常用的画图工具，有 Visio、ProcessOn ，现在很多在线文档也支持 UML ，如腾讯文档、飞书云文档。
时序图的画法也很简单，一句话就能说完，可是要灵活掌握，还得多加练习。
首先，选定要展开分析的用例或目标；接着，分析都有哪些对象、角色参与了实现过程；然后，将它们在实现目标过程中，彼此之间的交互动作，按照时间轴的顺序列出来。
再简单点，就是定目标、找对象、列消息三步走。
1. 定目标画时序图，与活动图一样，要指定某个用例，或目标展开。这些动态视图，是用来描述在静态视图（如用例图）定义的结构下对象的行为。
本质上，它们都是在描述谁如何参与完成业务目标。
明确了用例或目标，才能保证绘制的流程，边界清晰，过程完整，不会越画越乱。
比如，我们用时序图来分析案例中「充值话费」用例的实现过程。这时，就别把「支付金额」用例的交互也画进去，把它们画在一起，会增加阅读难度，不利于沟通表达。

文章插图

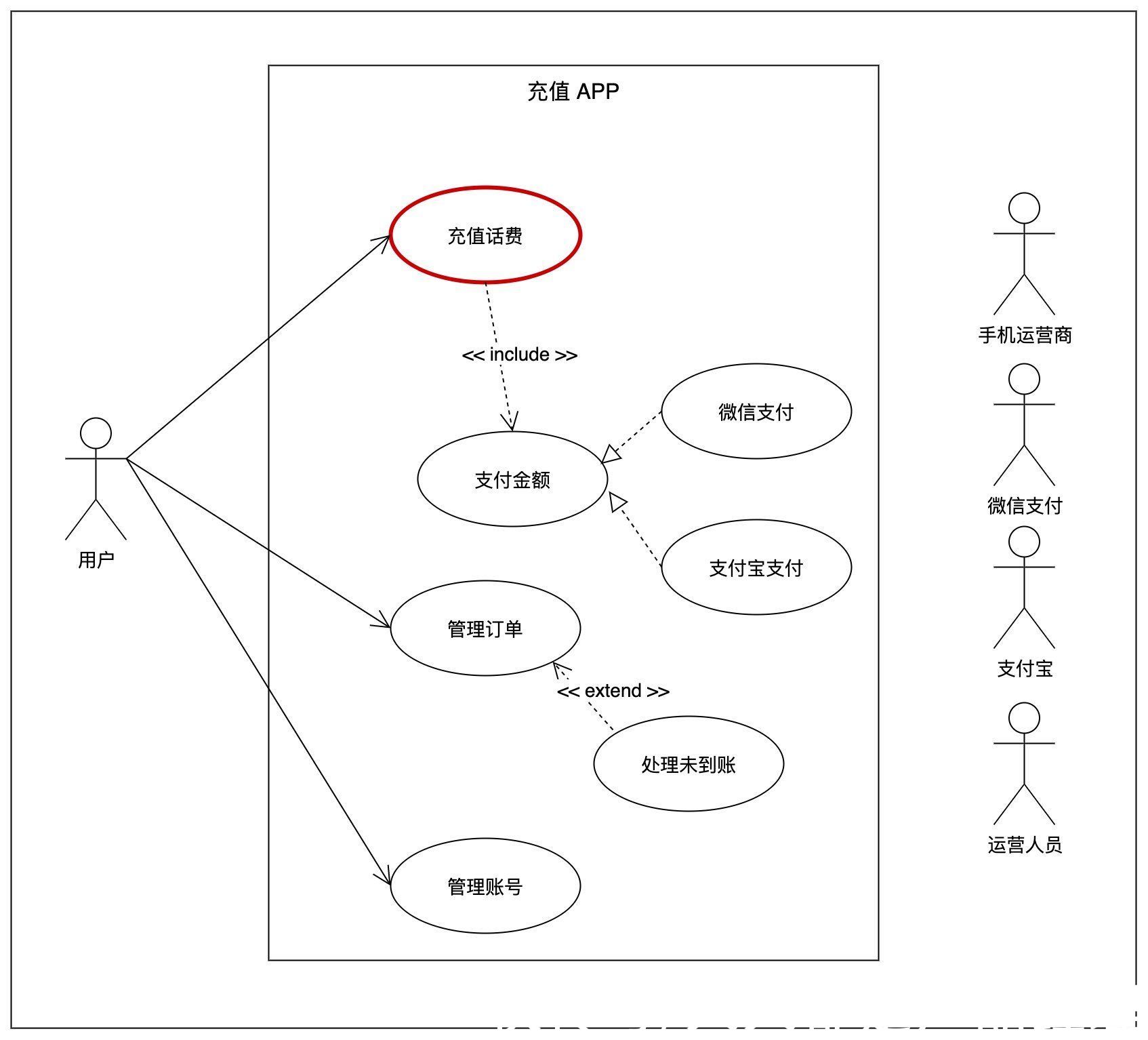

案例中「充值 APP」的系统用例图
2. 找对象之前的文章已经分析出，案例中，充值得有手机运营商支持；支付得对接微信支付、支付宝；协助用户处理未到账，还需要有运营人员介入。
整个充值 APP ，还应包括管理后台系统，才能完成相关的管理操作。
因此，先将它们列出来，每一竖列，表示一个对象或角色，每个对象有一条生命线。
为方便阅读，可将流程中最先发起消息的对象放在最左边；再将交互多的对象摆在附近，别隔太多对象，这样画出来的图会更清晰简洁。
