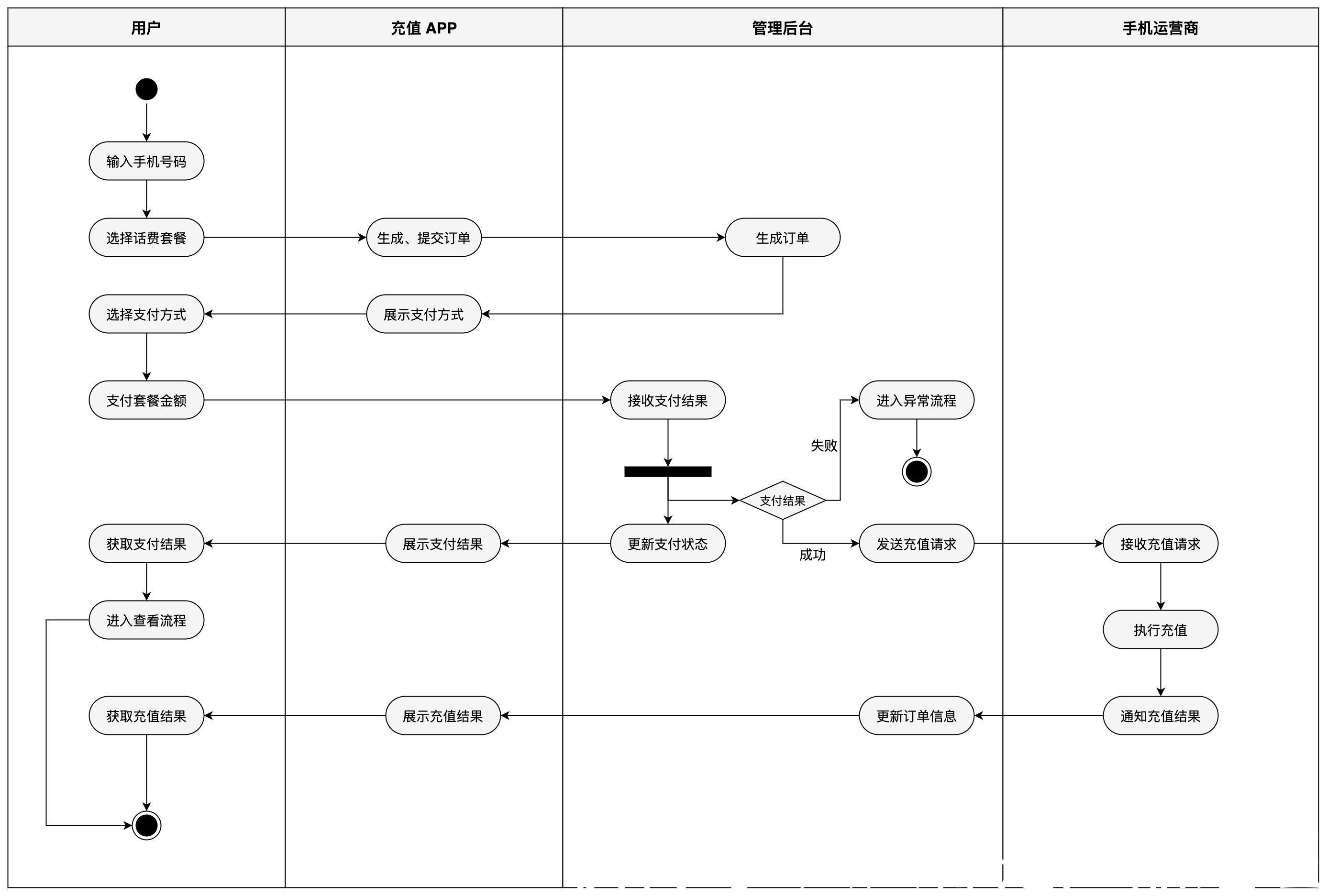

3. 列消息找到了对象，就可以列出对象间的交互消息。为了方便你回顾「充值话费」用例的实现过程，咱们先上之前已经得出的活动图。

文章插图
充值 APP 「充值话费」用例活动图
工作中，我们把流程弄明白后，就可以边理边画，将对象间的交互，从最先发起的消息，一个个从上往下依次列出。

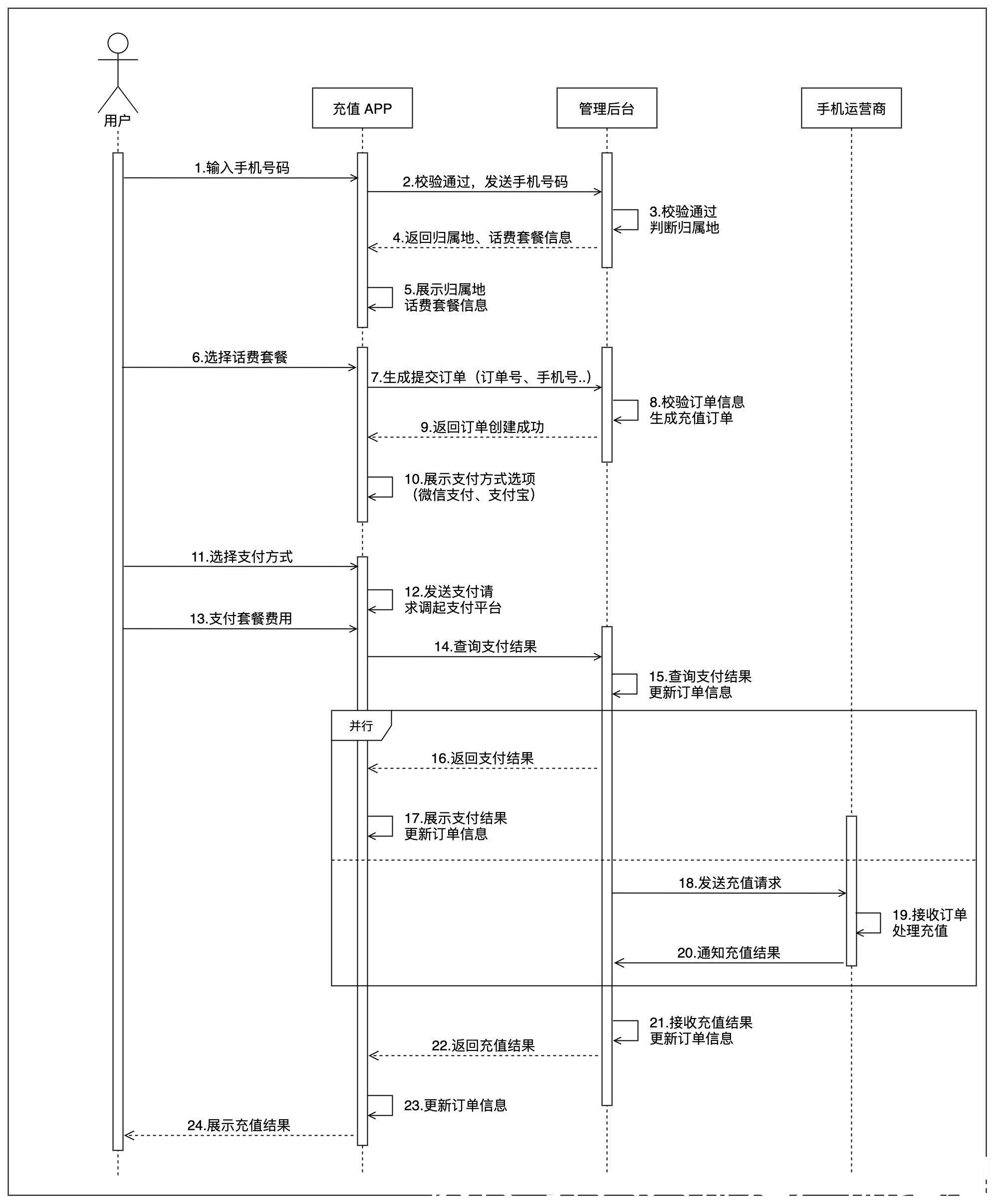

有些消息有带参数的，可以在描述文字后注明。如下图的第 7 步，充值 APP 生成并提交订单至管理后台，可以在括号里写上订单有哪些字段信息（如订单号、手机号码、购买时间等）。

文章插图
充值 APP 「充值话费」用例对象交互时序图
在 UML 中，时序图的消息是没有序号的。使用中，我发现为每个消息加上序号，比较方便描述与阅读，一直习惯这么用。
「充值话费」用例的流程中，刚好有一个并行流程，即上图的第 16 至 20 步。
管理后台在返回支付结果时，还需同步向手机运营商发起充值请求，这是常见的并行流程。
因此，将其画在组合框中，表示这里面上下两部分交互是同时进行的，不分先后。
从这里不难看出，分支一多，时序图会比较难画，也不好理解。
确实，时序图不太适合表达多分支的复杂流程。因此，我们用时序图更多是描述主干流程，复杂的分支可单独抽取出来画，也可以用文字说明。
4. 经验之谈看到上面的泳道活动图和时序图，你可能会想，它们俩还挺像的，工作中究竟用哪个呢？
它们都用于描述不同对象之间的动作。不过，泳道活动图，更侧重于表达谁做了什么事；而时序图，除了强调流程中交互的消息和顺序，还表达谁对谁做了什么事。
我的体会是，遇到强调消息传递、时间顺序的，用时序图；遇到流程比较复杂、分支比较多的，用活动图。
还可以多尝试两种都画，通过不同视角来观察同一个流程，会让我们的理解更加全面、深刻。
实践中，时序图，常用于表达系统的接口请求与反馈消息，更偏向技术实现。
作为产品经理，我们可以从产品视角、操作层面，用它来表达业务流程、产品流程。
这样，开发人员也很好理解，便于他们进行系统设计。
四、总结信息量还是不少，我给你总结下。
时序图，用来描述多个对象参与实现业务目标时，彼此之间按时间顺序进行交互的过程。常见的应用场景，是在支付领域。
用好时序图，能帮我们，搞清楚业务规则、系统逻辑，提高工作效率。
1. 画时序图的方法

定目标，指定用例或业务目标展开分析；
找对象，找出参与实现目标的对象/角色；
列消息，按时间顺序列出对象的交互消息。

2. 画时序图的经验

给交互消息加序号，方便阅读沟通；
触发交互的对象画在最左，交互频繁的走近些；
同一个流程，画不同视图，理解更全面、深刻。

时序图，是我分析流程的最爱，有段时间我经常用它，突然灵感闪现，发现了它的高阶玩法，与数据分析结合（感兴趣可看下方的系列文章）。
多加练习吧，相信它也会是你的好帮手！
